IMECO è importatrice esclusiva di una delle più grandi aziende mondiali
produttrice di utensili di precisione per filettare certificata iso 9002
Filettatura Tradizionale
Iserti

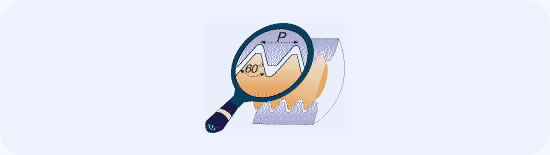

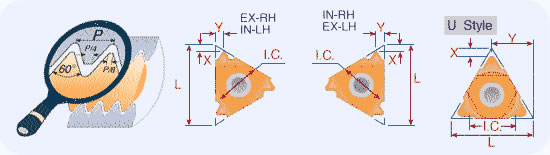

ISO METRIC
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| mm. | mm. | Pollici | Esterni | Interni |
| 0.5 | 06 | 5/32" | ULTRA MINIATURE | 06 IR 0.5 ISO |
| 1.0 | 06 | 5/32" | ULTRA MINIATURE | 06 IR 1.0 ISO |
| 0.5 | 08 | 3/16" | MINIATURE | 08 IR 0.5 ISO |
| 1.0 | 08 | 3/16" | MINIATURE | 08 IR 1.0 ISO |
| 1.5 | 08 | 3/16" | MINIATURE | 08 IR 1.5 ISO |
| 0.5 | 11 | 1/4" | 11 ER 0.5 ISO | 11 IR 0.5 ISO |
| 0.75 | 11 | 1/4" | 11 ER 0.75 ISO | 11 IR 0.75 ISO |
| 1.0 | 11 | 1/4" | 11 ER 1.0 ISO | 11 IR 1.0 ISO |
| 1.5 | 11 | 1/4" | 11 ER 1.5 ISO | 11 IR 1.5 ISO |
| 2.0 | 11 | 1/4" | 11 IR 2.0 ISO | |
| 0.35 | 16 | 3/8" | 16 ER 0.35 ISO | 16 IR 0.35 ISO |
| 0.5 | 16 | 3/8" | 16 ER 0.5 ISO | 16 IR 0.5 ISO |
| 0.75 | 16 | 3/8" | 16 ER 0.75 ISO | 16 IR 0.75 ISO |
| 1.0 | 16 | 3/8" | 16 ER 1.0 ISO | 16 IR 1.0 ISO |
| 1.5 | 16 | 3/8" | 16 ER 1.5 ISO | 16 IR 1.5 ISO |
| 2.0 | 16 | 3/8" | 16 ER 2.0 ISO | 16 IR 2.0 ISO |
| 2.5 | 16 | 3/8" | 16 ER 2.5 ISO | 16 IR 2.5 ISO |
| 3.0 | 16 | 3/8" | 16 ER 3.0 ISO | 16 IR 3.0 ISO |
| 3.5 | 22 | 1/2" | 22 ER 3.5 ISO | 22 IR 3.5 ISO |
| 4.0 | 22 | 1/2" | 22 ER 4.0 ISO | 22 IR 4.0 ISO |
| 4.5 | 22 | 1/2" | 22 ER 4.5 ISO | 22 IR 4.5 ISO |
| 5.0 | 22 | 1/2" | 22 ER 5.0 ISO | 22 IR 5.0 ISO |
| 5.5 | 27 | 5/8" | 27 ER 5.5 ISO | 27 IR 5.5 ISO |
| 6.0 | 27 | 5/8" | 27 ER 6.0 ISO | 27 IR 6.0 ISO |
| Esempio di ordinazione inserti: 16 IR 1.5 ISO BXC | ||||
UN - (Unified)
UNC, UNF, UNEF, UNS
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| (TPI) | mm. | >pollici | Esterni | Interni |
| 32 | 06 | 5/32" | ULTRA MINIATURE | 06 IR 32 UN |
| 28 | 06 | 5/32" | ULTRA MINIATURE | 06 IR 28 UN |
| 32 | 08 | 3/16" | MINIATURE | 08 IR 32 UN |
| 28 | 08 | 3/16" | MINIATURE | 08 IR 28 UN |
| 24 | 08 | 3/16" | MINIATURE | 08 IR 24 UN |
| 72 | 11 | 1/4" | 11 ER 72 UN | 11 IR 72 UN |
| 64 | 11 | 1/4" | 11 ER 64 UN | 11 IR 64 UN |
| 56 | 11 | 1/4" | 11 ER 56 UN | 11 IR 56 UN |
| 48 | 11 | 1/4" | 11 ER 48 UN | 11 IR 48 UN |
| 44 | 11 | 1/4" | 11 ER 44 UN | 11 IR 44 UN |
| 40 | 11 | 1/4" | 11 ER 40 UN | 11 IR 40 UN |
| 36 | 11 | 1/4" | 11 ER 36 UN | 11 IR 36 UN |
| 11 | 11 | 1/4" | 11 IR 11 UN | |
| 36 | 16 | 3/8" | 16 ER 36 UN | 16 IR 36 UN |
| 32 | 16 | 3/8" | 16 ER 32 UN | 16 IR 32 UN |
| 28 | 16 | 3/8" | 16 ER 28 UN | 16 IR 28 UN |
| 27 | 16 | 3/8" | 16 ER 27 UN | 16 IR 27 UN |
| 24 | 16 | 3/8" | 16 ER 24 UN | 16 IR 24 UN |
| 20 | 16 | 3/8" | 16 ER 20 UN | 16 IR 20 UN |
| 18 | 16 | 3/8" | 16 ER 18 UN | 16 IR 18 UN |
| 16 | 16 | 3/8" | 16 ER 16 UN | 16 IR 16 UN |
| 14 | 16 | 3/8" | 16 ER 14 UN | 16 IR 14 UN |
| 13 | 16 | 3/8" | 16 ER 13 UN | 16 IR 13 UN |
| 12 | 16 | 3/8" | 16 ER 12 UN | 16 IR 12 UN |
| 11.5 | 16 | 3/8" | 16 ER 11.5 UN | 16 IR 11.5 UN |
| 11 | 16 | 3/8" | 16 ER 11 UN | 16 IR 11 UN |
| 10 | 16 | 3/8" | 16 ER 10 UN | 16 IR 10 UN |
| 9 | 16 | 3/8" | 16 ER 9 UN | 16 IR 9 UN |
| 8 | 16 | 3/8" | 16 ER 8 UN | 16 IR 8 UN |
| 7 | 22 | 1/2" | 22 ER 7 UN | 22 IR 7 UN |
| 6 | 22 | 1/2" | 22 ER 6 UN | 22 IR 6 UN |
| 5 | 22 | 1/2" | 22 ER 5 UN | 22 IR 5 UN |
| 4.5 | 27 | 5/8" | 27 ER 4.5 UN | 27 IR 4.5 UN |
| 4 | 27 | 5/8" | 27 ER 4 UN | 27 IR 4 UN |
| Esempio di ordinazione inserti:16 IR 16 UN P25C | ||||

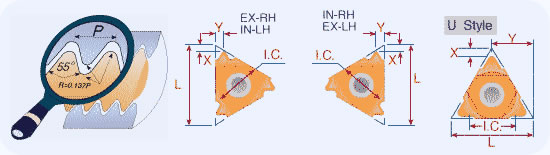

Whit
BSW,BSF,BSP,BSB
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| (TPI) | mm. | pollici | ESTERNI | INTERNI |
| 26 | 06 | 5/32" | ULTRA MINIATURE | 06 IR26 W |
| 18 | 06 | 5/32" | ULTRA MINIATURE | 06 IR18 W |
| 28 | 08 | 3/16" | MINIATURE | 08 IR28 W |
| 16 | 08 | 3/16" | MINIATURE | 08 IR16 W |
| 72 | 11 | 1/4" | 11ER72 W | 11 IR72 W |
| 60 | 11 | 1/4" | 11ER 60 W | 11 IR60 W |
| 56 | 11 | 1/4" | 11ER 56 W | 11 IR56 W |
| 48 | 11 | 1/4" | 11ER 48 W | 11 IR48 W |
| 14 | 11 | 1/4" | 11 ER 14 W | 11 IR14 W |
| 11 | 11 | 1/4" | 11 IR11 W | |
| 36 | 16 | 3/8" | 16 ER36 W | 16 IR36 W |
| 28 | 16 | 3/8" | 16 ER28 W | 16 IR28 W |
| 24 | 16 | 3/8" | 16 ER24 W | 16 IR24 W |
| 20 | 16 | 3/8" | 16 ER20 W | 16 IR20 W |
| 18 | 16 | 3/8" | 16 ER18 W | 16 IR18 W |
| 16 | 16 | 3/8" | 16 ER16 W | 16 IR16 W |
| 14 | 16 | 3/8" | 16 ER14 W | 16 IR14 W |
| 11 | 16 | 3/8" | 16 ER11 W | 16 IR11 W |
| 10 | 16 | 3/8" | 16 ER10 W | 16 IR10 W |
| 8 | 16 | 3/8" | 16 ER8 W | 16 IR8 W |
| 7 | 22 | 1/2" | 22 ER7 W | 22 IR7 W |
| 6 | 22 | 1/2" | 22 ER6 W | 22 IR6 W |
| 5 | 22 | 1/2" | 22 ER5 W | 22 IR5 W |
| 4 | 27 | 5/8" | 27 ER4 W | 27 IR4 W |
| Esempio di ordinazione inserti:16IR 1.5 ISO MXC | ||||
60° Profili Parziali
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| L | I.C. | RANGE del PASSO | CODICE DI ORDINAZIONE DEGLI INSERTI | ||
|---|---|---|---|---|---|
| mm. | pollici | mm. | TPI | ESTERNI | INTERNI |
| 6 | 5/32 | 0.5-1.25 | 48-20 | ULTRA MINIATURE | 06 IR A60 |
| 8 | 3/16 | 0.5-1.5 | 48-16 | MINIATURE | 08 IR A60 |
| 8U | 3/16U | 1.75-2.0 | 14-11 | MINIATURE | 08 IR/L U60 |
| 11 | 1/4 | 0.5-1.5 | 48-16 | 11 ER A60 | 11 IR A60 |
| 16 | 3/8 | 0.5-1.5 | 48-16 | 16 ER A60 | 16 IR A60 |
| 16 | 3/8 | 1.75-3.0 | 14-8 | 16 ER G60 | 16 IR G60 |
| 16 | 3/8 | 0.5-3.0 | 48-8 | 16 ER AG60 | 16 IR AG60 |
| 22 | 1/2 | 3.5-5.0 | 7-5 | 22 ER N60 | 22 IR N60 |
| 22U | 1/2U | 5.5-8.0 | 4.5-3.25 | 22E/I/R/LU60 | |
| 27 | 5/8 | 5.5-6.0 | 4.5-4 | 27 ER Q60 | 27 IR Q60 |
| 27U | 5/8U | 6.5-9.0 | 4-2.75 | 27E/I/R/LU60 | |
| Esempio di ordinazione inserti:16 ER G60 P30 | |||||
| Per gli inserti a profolo parziale a 55°, mettere 55 al posto di 60 nel codice di ordinazione degli inserti. | |||||

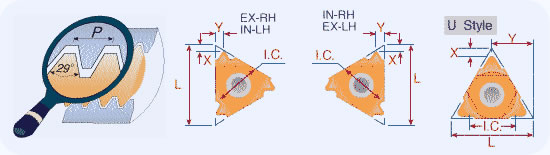

Acme
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| (TPI) | mm. | pollici | ESTERNI | INTERNI |
| 16 | 8 | 3/16 | MINIATURE | 08 IR 16 ACME |
| 14 | 8U | 3/16U | MINIATURE | 08 IR/L 14 ACME |
| 12 | 8U | 3/16U | MINIATURE | 08 IR/L 12 ACME |
| 10 | 8U | 3/16U | MINIATURE | 08 IR/L 10 ACME |
| 16 | 11 | 1/4 | 11 ER 16 ACME | |
| 16 | 16 | 3/8 | 16 ER 16 ACME | |
| 14 | 16 | 3/8 | 16 ER 14 ACME | 16 IR 14 ACME |
| 12 | 16 | 3/8 | 16 ER 12 ACME | 16 IR 12 ACME |
| 10 | 16 | 3/8 | 16 ER 10 ACME | 16 IR 10 ACME |
| 8 | 16 | 3/8 | 16 ER 8 ACME | 16 IR 8 ACME |
| 6 | 22 | 1/2 | 22 ER 6 ACME | 22 IR 6 ACME |
| 5 | 22 | 1/2 | 22 ER 5 ACME | 22 IR 5 ACME |
| 4 | 22U | 1/2U | 22U ER/L 4 ACME | 22 IR/L 4 ACME |
| 4 | 27 | 5/8 | 27 ER 4 ACME | 27 IR 4 ACME |
| 3 | 27U | 5/8U | 27U ER/L 3 ACME | 27U IR/L 3 ACME |
| Esempio di ordinazione inserti:22 ER 6 ACME P25C | ||||

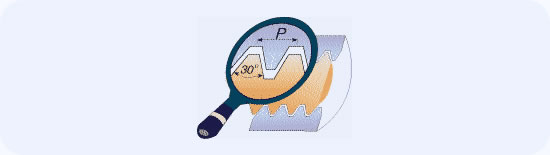

Trapez
DIN 103
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| mm. | mm. | pollici | ESTERNI | INTERNI |
| 1.5 | 16 | 3/8 | 16 ER 1.5 TR | 16 IR 1.5 TR |
| 2 | 16 | 3/8 | 16 ER 2 TR | 16 IR 2 TR |
| 3 | 16 | 3/8 | 16 ER 3 TR | 16 IR 3 TR |
| 4 | 22 | 1/2 | 22 ER 4 TR | 22 IR 4 TR |
| 5 | 22 | 1/2 | 22 ER 5 TR | 22 IR 5 TR |
| 6 | 22U | 1/2U | 22U ER/L 6 TR | 22U IR/L 6 TR |
| 7 | 22U | 1/2U | 22U ER/L 7 TR | 22U IR/L 7 TR |
| 6 | 27 | 5/8 | 27 ER 6 TR | 27 IR 6 TR |
| 7 | 27 | 5/8 | 27 ER 7 TR | 27 IR 7 TR |
| 8 | 27U | 5/8U | 27U ER/L 8 TR | 27U IR/L 8 TR |
| 9 | 27U | 5/8U | 27U ER/L 9 TR | 27U IR/L 9 TR |
| Esempio di ordinazione inserti:22U ER/L 6 TR BXC | ||||

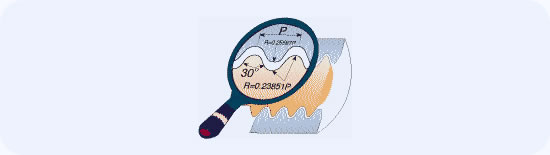

Round
DIN 405
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| (TPI) | mm. | pollici | ESTERNI | INTERNI |
| 10 | 16 | 3/8 | 16 ER 10 RD | 16 IR 10 RD |
| 8 | 16 | 3/8 | 16 ER 8 RD | 16 IR 8 RD |
| 6 | 16 | 3/8 | 16 ER 6 RD | 16 IR 6 RD |
| 6 | 22 | 1/2 | 22 ER 6 RD | 22 IR 6 RD |
| 4 | 22 | 1/2 | 22 ER 4 RD | 22 IR 4 RD |
| 4 | 27 | 5/8 | 27 ER 4 RD | 27 IR 4 RD |
| Esempio di ordinazione inserti:27 IR 4 RD BXC | ||||

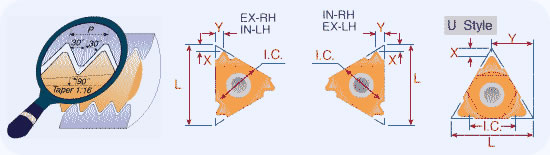

NPT
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| (TPI) | mm. | pollici | ESTERNI | INTERNI |
| 27 | 6 | 5/32 | ULTRA MINIATURE | 06 IR 27 NPT |
| 27 | 8 | 3/16 | MINIATURE | 08 IR 27 NPT |
| 18 | 8 | 3/16 | MINIATURE | 08 IR 18 NPT |
| 27 | 11 | 1/4 | 11 ER 27 NPT | 11 IR 27 NPT |
| 18 | 11 | 1/4 | 11 ER 18 NPT | 11 IR 18 NPT |
| 14 | 11 | 1/4 | 11 ER 14 NPT | 11 IR 14 NPT |
| 27 | 16 | 3/8 | 16 ER 27 NPT | 16 IR 27 NPT |
| 18 | 16 | 3/8 | 16 ER 18 NPT | 16 IR 18 NPT |
| 14 | 16 | 3/8 | 16 ER 14 NPT | 16 IR 14 NPT |
| 11.5 | 16 | 3/8 | 16 ER 11.5 NPT | 16 IR 11.5 NPT |
| 8 | 16 | 3/8 | 16 ER 8 NPT | 16 IR 8 NPT |
| Esempio di ordinazione inserti:16 ER 11.5 NPT P25C | ||||

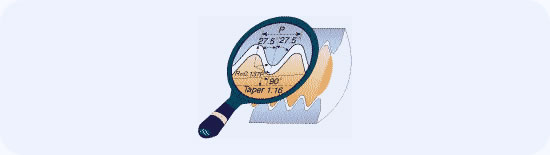

BSPT
Questa è una lista concisa dei nostri prodotti.Per maggiori dettagli ed altre dimensioni chiamateci o consultate il nostro catalogo.
| PASSO | L | I.C. | CODICE DI ORDINAZIONE DEGLI INSERTI | |
|---|---|---|---|---|
| inch(TPI) | pollici | mm. | ESTERNI | INTERNI |
| 28 | 6 | 5/32 | ULTRA MINIATURE | 06 IR 28 BSPT |
| 28 | 8 | 3/16 | MINIATURE | 08 IR 28 BSPT |
| 19 | 8 | 3/16 | MINIATURE | 08 IR 19 BSPT |
| 28 | 11 | 1/4 | 11 IR 28 BSPT | |
| 19 | 11 | 1/4 | 11 IR 19 BSPT | |
| 14 | 11 | 1/4 | 11 IR 14 BSPT | |
| 28 | 16 | 3/8 | 16 ER 28 BSPT | 16 IR 28 BSPT |
| 19 | 16 | 3/8 | 16 ER 19 BSPT | 16 IR 19 BSPT |
| 14 | 16 | 3/8 | 16 ER 14 BSPT | 16 IR 14 BSPT |
| 11 | 16 | 3/8 | 16 ER 11 BSPT | 16 IR 11 BSPT |
| Esempio di ordinazione inserti:16 ER 14 BSPT MXC | ||||
Sage
DIN 513

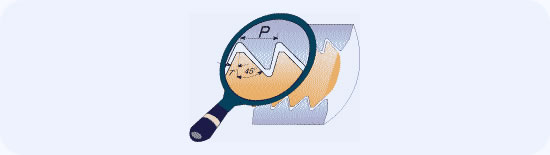

American Buttress

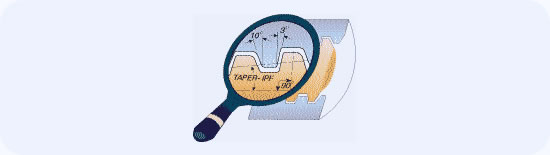

API Oil Threads

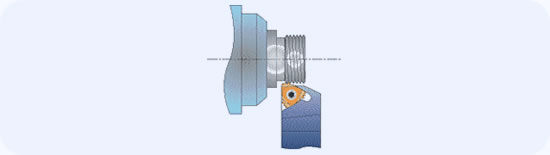

Multitooth Threads

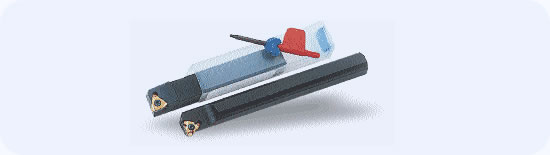

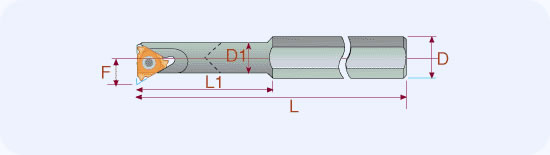

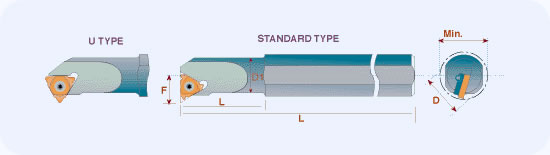

Portautensili
| CODICE ORDINAZIONE PORTAUTENSILI |  |
B=H | L |
|---|---|---|---|
| DESTRI | mm. | mm. | mm. |
| *SER 8 8 H11 | 11 | 8 | 100 |
| *SER 10 10 H11 | 11 | 10 | 100 |
| SER 12 12 F16 | 16 | 12 | 80 |
| SER 16 16 H16 | 16 | 16 | 100 |
| SER 20 20 K16 | 16 | 20 | 125 |
| SER 25 25 M16 | 16 | 25 | 150 |
| SER 32 32 P16 | 16 | 32 | 170 |
| SER 25 25 M22 | 22 | 25 | 150 |
| SER 32 32 P22 | 22 | 32 | 170 |
| SER 40 40 R22 | 22 | 40 | 200 |
| SER 25 25 M22U | 22U | 25 | 150 |
| SER 32 32 P22U | 22U | 32 | 170 |
| SER 40 40 R22U | 22U | 40 | 200 |
| SER 25 25 M27 | 27 | 25 | 150 |
| SER 32 32 P27 | 27 | 32 | 170 |
| SER 40 40 R27 | 27 | 40 | 200 |
| SER 25 25 M27U | 27U | 25 | 150 |
| SER 32 32 P27U | 27U | 32 | 170 |
| SER 40 40 R27U | 27U | 40 | 200 |
| *PORTAUTENSILI SENZA SOTTOPLACCHETTA | |||
| Per Portautensili SINISTRI specificare SEL invece di SER I Portautensili sono fatti con un angolo di 1.5°. Per angoli di elica differenti prego consultate il diagramma nella sezione tecnica del nostro catalogo. |
|||
| CODICE ORDINAZIONE PORTAUTENSILI | |
B=H | L |
|---|---|---|---|
| DESTRI | mm. | inch | inch |
| *SER 0310 H11 | 11 | 0.31 | 4.00 |
| *SER 0375 H11 | 11 | 0.38 | 4.00 |
| SER 0375 D16 | 16 | 0.38 | 2.50 |
| SER 0500 F16 | 16 | 0.50 | 3.25 |
| SER 0625 H16 | 16 | 0.63 | 4.00 |
| SER 0750 K16 | 16 | 0.75 | 5.00 |
| SER 1000 M16 | 16 | 1.00 | 6.00 |
| SER 1250 P16 | 16 | 1.25 | 7.00 |
| SER 1250 P22 | 16 | 1.25 | 7.00 |
| SER 1000 M22 | 22 | 1.00 | 6.00 |
| SER 1250 P22 | 22 | 1.25 | 7.00 |
| SER 1500 R22 | 22 | 1.50 | 8.00 |
| SER 1000 M22U | 22U | 1.00 | 6.00 |
| SER 1250 P22U | 22U | 1.25 | 7.00 |
| SER 1500 R22U | 22U | 1.50 | 8.00 |
| SER 1000 M27 | 27 | 1.00 | 6.00 |
| SER 1250 P27 | 27 | 1.25 | 7.00 |
| SER 1500 R27 | 22 | 1.50 | 8.00 |
| SER 1000 M27U | 27U | 1.00 | 6.00 |
| SER 1250 P27U | 27U | 1.25 | 7.00 |
| SER 1500 R27U | 27U | 1.50 | 8.00 |
| *PORTAUTENSILI SENZA SOTTOPLACCHETTA | |||
| Per Portautensili SINISTRI specificare SEL invece di SER I Portautensili sono fatti con un angolo di 1.5°. Per angoli di elica differenti prego consultate il diagramma nella sezione tecnica del nostro catalogo. |
|||
Internal Tooldhers
Metric
| CODICE ORDINAZIONE PORTAUTENSILI | |
D | Min. Diam |
L |
|---|---|---|---|---|
| DESTRI | mm. | mm. | Diam | mm. |
| *SIR 0005 H06 | 6 | 12 | 6.0 | 100 |
| *SIR 0007 K08 | 8 | 16 | 7.8 | 125 |
| *SIR 0008 K08U | 8U | 16 | 9.0 | 125 |
| *SIR 0010 H11 | 11 | 10 | 12 | 100 |
| *SIR 0010 K11 | 11 | 16 | 12 | 125 |
| *SIR 0013 L11 | 11 | 16 | 15 | 140 |
| *SIR 0013 M16 | 16 | 16 | 16 | 150 |
| *SIR 0016 P16 | 16 | 20 | 19 | 170 |
| SIR 0020 P16 | 16 | 20 | 24 | 170 |
| SIR 0025 R16 | 16 | 25 | 29 | 200 |
| SIR 0032 S16 | 16 | 32 | 36 | 250 |
| SIR 0040 T16 | 16 | 40 | 44 | 300 |
| SIR 0050 U16 | 16 | 50 | 54 | 350 |
| *SIR 0020 P22 | 22 | 20 | 24 | 170 |
| SIR 0025 R22 | 22 | 25 | 29 | 200 |
| SIR 0032 S22 | 22 | 32 | 38 | 250 |
| SIR 0040 T22 | 22 | 40 | 46 | 300 |
| SIR 0050 U22 | 22 | 50 | 56 | 350 |
| SIR 0032 S22U | 22U | 32 | 38 | 250 |
| SIR 0040 T22U | 22U | 40 | 46 | 300 |
| SIR 0032 S27 | 27 | 32 | 40 | 250 |
| SIR 0040 T27 | 27 | 40 | 48 | 300 |
| SIR 0050 U27 | 27 | 50 | 58 | 350 |
| SIR 0060 V27 | 27 | 60 | 68 | 400 |
| SIR 0032 S27U | 27U | 32 | 40 | 250 |
| SIR 0040 T27U | 27U | 40 | 48 | 300 |
| SIR 0050 U27U | 27U | 50 | 58 | 350 |
| SIR 0060 V27U | 27U | 60 | 68 | 400 |
| *PORTAUTENSILI SENZA SOTTOPLACCHETTA | ||||
| Per Portautensili SINISTRI specificare SEL invece di SER | ||||
Inch
| CODICE ORDINAZIONE PORTAINSERTI | |
D | Min. Diam |
L |
|---|---|---|---|---|
| DESTRI | mm. | inch | Diam | pollici |
| SIR 0205 H06CB | 6 | 0.25 | 0.24 | 4.0 |
| SIR 0265 K08CB | 8 | 0.31 | 0.31 | 5.0 |
| SIR 0310 K08UCB | 8U | 0.31 | 0.35 | 5.0 |
| SIR 0375 M11CB | 11 | 0.38 | 0.47 | 6.0 |
| SIR 0500 P11CB | 11 | 0.50 | 0.58 | 7.0 |
| SIR 0625 R16CB | 16 | 0.62 | 0.75 | 8.0 |
| *SIR 0750 S16CB | 16 | 0.75 | 0.90 | 10.0 |
| *SIR 1000 S16CB | 16 | 1.00 | 1.10 | 10.0 |
| * PORTAUTENSILI SENZA SOTTOPLACCHETTA | ||||
| Per Portautensili SINISTRI specificare SEL invece di SER | ||||
Carbide Shank Boring Bars
I portautensili in metallo duro vengono utilizzati quando le sollecitazioni di flessioni risultano essere rilevanti e per evitare pericolose vibrazioni.
Metric
| CODICE ORDINAZIONE PORTAUTENSILI | |
D | Min. Diam |
L |
|---|---|---|---|---|
| DESTRI | mm. | inch | Diam | pollici |
| SIR 0205 H06CB | 6 | 0.25 | 0.24 | 4.0 |
| SIR 0265 K08CB | 8 | 0.31 | 0.31 | 5.0 |
| SIR 0310 K08UCB | 8U | 0.31 | 0.35 | 5.0 |
| SIR 0375 M11CB | 11 | 0.38 | 0.47 | 6.0 |
| SIR 0500 P11CB | 11 | 0.50 | 0.58 | 7.0 |
| SIR 0625 R16CB | 16 | 0.62 | 0.75 | 8.0 |
| *SIR 0750 S16CB | 16 | 0.75 | 0.90 | 10.0 |
| *SIR 1000 S16CB | 16 | 1.00 | 1.10 | 10.0 |
| * PORTAUTENSILI SENZA SOTTOPLACCHETTA | ||||
| Per Portautensili SINISTRI specificare SEL invece di SER | ||||
Inch
| CODICE ORDINAZIONE PORTAUTENSILI | |
D | Min. Diam |
L |
|---|---|---|---|---|
| DESTRI | mm. | inch | Diam | pollici |
| SIR 0205 H06CB | 6 | 0.25 | 0.24 | 4.0 |
| SIR 0265 K08CB | 8 | 0.31 | 0.31 | 5.0 |
| SIR 0310 K08UCB | 8U | 0.31 | 0.35 | 5.0 |
| SIR 0375 M11CB | 11 | 0.38 | 0.47 | 6.0 |
| SIR 0500 P11CB | 11 | 0.50 | 0.58 | 7.0 |
| SIR 0625 R16CB | 16 | 0.62 | 0.75 | 8.0 |
| *SIR 0750 S16CB | 16 | 0.75 | 0.90 | 10.0 |
| *SIR 1000 S16CB | 16 | 1.00 | 1.10 | 10.0 |
| * PORTAUTENSILI SENZA SOTTOPLACCHETTA | ||||
| Per Portautensili SINISTRI specificare SEL invece di SER | ||||
Accessori

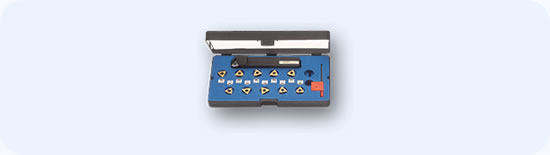

Threading Kits
I Kit per filettare sono una soluzione versatile per coloro che dovendo lavorare una notevole varieta di tipi di filetti in quantità limitate non vogliono sacrificare la qualità.
Metric
| Kit Esterno ISO Codice di ordinazione: KEG |
Kit Interno ISO Codice di ordinazione: KIG |
|---|---|
| INSERTI | INSERTI |
| 16 ER A60 P25C | 16 IR A60 P25C |
| 16 ER G60 P25C | 16 IR G60 P25C |
| 16 ER 0.75 ISO P25C | 16 IR 0.75 ISO P25C |
| 16 ER 1.0 ISO P25C | 16 IR 1.0 ISO P25C |
| 16 ER 1.25 ISO P25C | 16 IR 1.25 ISO P25C |
| 16 ER 1.5 ISO P25C | 16 IR 1.5 ISO P25C |
| 16 ER 1.75 ISO P25C | 16 IR 1.75 ISO P25C |
| 16 ER 2.0 ISO P25C | 16 IR 2.0 ISO P25C |
| 16 ER 2.5 ISO P25C | 16 IR 2.5 ISO P25C |
| 16 ER 3.0 ISO P25C | 16 IR 3.0 ISO P25C |
| PORTAINSERTI | PORTAINSERTI |
| SER 2020 K16 | SIR 0020 P16 |
| Kit EsternoUN Codice di ordinazione: KEU |
Kit Interno UN Codice di ordinazione: KIU |
|---|---|
| INSERTI | INSERTI |
| 16 ER A60 P25C | 16 IR A60 P25C |
| 16 ER G60 P25C | 16 IR G60 P25C |
| 16 ER AG60 P25C | 16 IR AG60 P25C |
| 16 ER 8 UN P25C | 16 IR 8 UN P25C |
| 16 ER 12 UN P25C | 16 IR 12 UN P25C |
| 16 ER 14 UN P25C | 16 IR 14 UN P25C |
| 16 ER 16 UN P25C | 16 IR 16 UN P25C |
| 16 ER 18 UN P25C | 16 IR 18 UN P25C |
| 16 ER 20 UN P25C | 16 IR 20 UN P25C |
| 16 ER 24 UN P25C | 16 IR 24 UN P25C |
| PORTAINSERTI | PORTAINSERTI |
| SER 0750 K16 | SIR 0750 P16 |

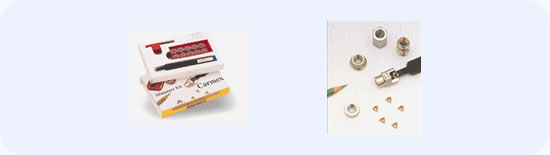

Miniature & Ultra Miniature Threading Kits
| MINI KITS | ||||
|---|---|---|---|---|
| TIPO | Codice di ordinazione | N°. di inserti |
Inserti | Portainserti |
| ULTRA metric | KU60M | 10 | 06 IR A60 | SIR 0005 H06 |
| ULTRA pollici | KU60I | 10 | 06 IR A60 | SIR 0205 H06 |
| MINI metric | KM60M | 10 | 08 IR A60 | SIR 0007 K08 |
| MINI pollici | KM60I | 10 | 08 IR A60 | SIR 0265 K08 |

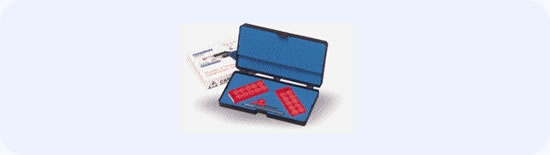

Threading & Boring Combination Kits
COMBINATION KIT per ULTRA MINIATURE
Questo tipo di kit è conveniente e pratico, permettendo di alesare e filettare diametri fino a 6mm (1/4") con una minibarra in metallo duro
